简单易懂的沉淀池斜管填料设计图纸

发布时间:2018-09-05 浏览次数:50

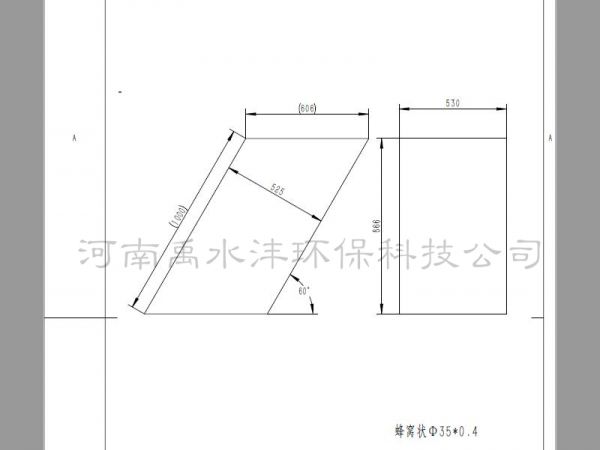

    今天为大家找来了一份我们河南禹水沣环保科技有限公司生产部的斜管填料设计图纸。该图纸简单明了,以本设计图纸为例,图中所示的为孔径35mm的蜂窝斜管填料,厚度0.4mm,聚丙烯PP材质。斜长1000mm,安装倾角60°。


    图纸常用比例


    1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500


    粗实线:0.3mm  


    中实线:0.15-0.18mm


    细实线:0.1mm


    细虚线:0.1-0.13mm


    细点划线:0.1-0.13mm


    细折断线:0.1-0.13mm


    绘制斜管填料图纸的基本要求:施工图纸中包括图形、文字、数字、图例、制图符号在内的所有内容应表现表达规范、 正确、清楚、明了。


    表现图型一般只绘制轮廓线,有特别需要的除外。绘制的图型应规范、正确、清楚。


    各种文字内容、尺寸数字应标注正确、清楚、完整。严禁文字内容、尺寸数字和图线 相互重叠。


    施工图纸的图形、尺寸和文字注解必须结合起来,将设计内容充分表现、表示、表达到位。对于图形中窄小紧凑、容易出现混淆的内容、图例必须同时加注文字说明。图形、尺寸和文字必须能满足按图指导施工和编制报价的使用要求。


    统一使用宋体或黑体字。制图符号使用规范、正确、清楚、齐全。使用图例规范、正确、清楚、齐全。图例应绘制图例表,对图例进行说明。


    图内标注的施工内容名称应和公司报价系统中的施工项目名称保持一致。特殊的施工内容应首先套用公司报价系统中最相类似的项目名称。需要编制自定义的施工内容,其项目名称应力求贴切,关键词齐全。


    今天为大家找来了一份我们河南禹水沣环保科技有限公司生产部的斜管填料设计图纸。该图纸简单明了,以本设计图纸为例,图中所示的为孔径35mm的蜂窝斜管填料,厚度0.4mm,聚丙烯PP材质。斜长1000mm,安装倾角60°。


    图纸常用比例


    1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500


    粗实线:0.3mm  


    中实线:0.15-0.18mm


    细实线:0.1mm


    细虚线:0.1-0.13mm


    细点划线:0.1-0.13mm


    细折断线:0.1-0.13mm


    绘制斜管填料图纸的基本要求:施工图纸中包括图形、文字、数字、图例、制图符号在内的所有内容应表现表达规范、 正确、清楚、明了。


    表现图型一般只绘制轮廓线,有特别需要的除外。绘制的图型应规范、正确、清楚。


    各种文字内容、尺寸数字应标注正确、清楚、完整。严禁文字内容、尺寸数字和图线 相互重叠。


    施工图纸的图形、尺寸和文字注解必须结合起来,将设计内容充分表现、表示、表达到位。对于图形中窄小紧凑、容易出现混淆的内容、图例必须同时加注文字说明。图形、尺寸和文字必须能满足按图指导施工和编制报价的使用要求。


    统一使用宋体或黑体字。制图符号使用规范、正确、清楚、齐全。使用图例规范、正确、清楚、齐全。图例应绘制图例表,对图例进行说明。


    图内标注的施工内容名称应和公司报价系统中的施工项目名称保持一致。特殊的施工内容应首先套用公司报价系统中最相类似的项目名称。需要编制自定义的施工内容,其项目名称应力求贴切,关键词齐全。
